Guide d'Electronics WorkBench Page 41

Etape 2. R�glez les commandes

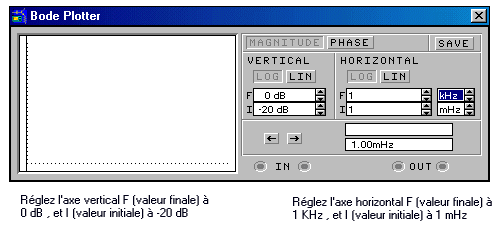

> Ouvrez le traceur de Bode et r�glez les commandes de la fa�on indiqu�e ci-dessous.

> Activez le circuit.


Etape 3. Observez le signal de sortie du circuit
Le traceur de Bode se met � g�n�rer une s�rie de fr�quences � partir de la valeur initiale (1,0 mHz) et allant jusqu'� la valeur finale (1,0 kHz). Il trace le rapport de la tension de sortie � la tension d'entr�e en fonction de la fr�quence.

Etape 4. Effectuez d'autres modifications
Faites glisser le curseur vertical du c�t� gauche de l'�cran du traceur de Bode jusqu'au point de demi-puissance sur la courbe, environ -3,00 dB. Les valeurs de la courbe au niveau de la ligne de mesure sont indiqu�es. la fr�quence de coupure doit �tre d'environ 16,0 Hz.
