Options � d�couvrir

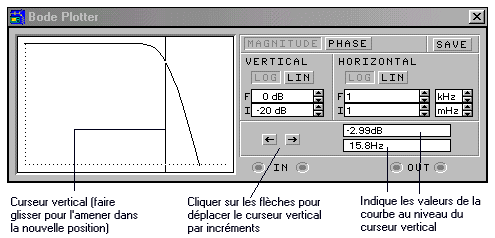

Mettez la valeur du condensateur � 10 mF, et observez de nouvea  la fr�quence de coupure. Vous pouvez aussi utiliser le curseur vertical pour conna�tre la fr�quence et l'amplitude en tout point du graphe. Plut�t que de faire glisser le curseur, essayez de le d�placer � l'aide des fl�ches, gauche et droite.

Pour visualiser sur une �chelle lin�aire le rapport des tensions de sortie et d'entr�e en fonction de la fr�quence, choisissez �Lin� pour les deux axes. Pour rendre le trac� plus facile � interpr�ter, r�glez � 1 la valeur initiale de l'�chelle verticale et sa valeur finale � 0. (Le graphe obtenu n'est techniquement pas un trac� de Bode.)

Plut�t que d'utiliser le traceur de Bode, vous pouvez effectuer une analyse de fr�quence alternative pour obtenir les m�mes r�sultats. Pour effectuer cette analyse, utilisez Analyse / Fr�quence alternative. La forme d'onde que vous obtenez sur le graphe d'analyse doit �tre similaire � ce qu'il y avait sur le traceur de Bode. Reportez-vous au Technical Reference (Manuel de r�f�rence) d'Electronics Workbench pour savoir comment r�gler les diff�rentes variables de la boite de dialogue Analyse / Fr�quence alternative.
