Guide d'Electronics WorkBench Page 40

Essayez le traceur de Bode
Le traceur de Bode dessine la r�ponse de fr�quence d'un circuit. C'est utile pour analyser la fr�quence de coupure de circuits tels qu'un filtre passe-bas. (Vous ne trouverez pas de traceurs de Bode dans un vrai laboratoire d'�lectronique, mais seulement dans des simulations par ordinateur. Il est possible d'obtenir des r�sultats semblables en laboratoire en reliant un analyseur de spectre � un oscilloscope.) L'ic�ne du traceur de Bode figure comme suit :

Etape 1. Racoardez le traceur de Bode

> Enlevez l'oscilloscope et remplacez-le par le traceur de Bode.
1. Supprimez l'ic�ne de l'oscilloscope de la fen�tre du circuit.
2. Faites glisser le traceur de Bode de la barre d'outils Instruments vers la fen�tre du circuit.

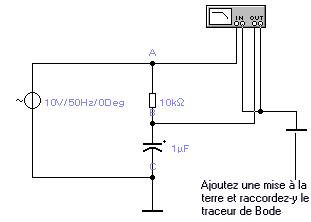

3. Raccordez le traceur de Bode au circuit de la fa�on indiqu�e ci-dessous.
4. Mettez le traceur de Bode � la terre de la fa�on indiqu�e ci-dessous.
