Guide d'Electronics WorkBench Page 39

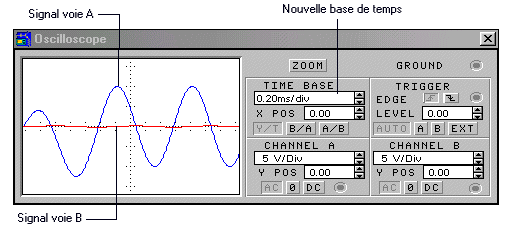

R�activez le circuit. Les formes d'ondes doivent maintenant figurer comme suit :

A cette fr�quence plus �lev�e, la forme d'onde de la voie B est fortement att�nu�e par la transmission vers la terre des signaux hante fr�quence. Ce filtrage des signaux haute fr�quence est d� � la basse imp�dance du condensateur aux fr�quences �lev�es.


Options � d�couvrir
Plut�t que d'utiliser l'oscilloscope, vous pouvez effectuer une analyse de transitoire et obtenir les m�mes r�sultats. Pour effectuer cette analyse, utilisez Analyse/Transitoire. La forme d'onde que vous obtenez sur le graphe Analyse doit figurer de la m�me fa�on que sur loscilloscope. Se reporter au Technical Reference (Manuel de r�f�rence) d'Electronics Workbench pour savoir comment r�gler les diff�rentes variables de la bo�te de dialogue Analyle/Transitoire.
