Guide d'Electronics WorkBench Page 38

La forme d'onde du signal de sortie sur la voie B est presque la m�me que celle de la voie A. (A la basse fr�quence de 1 Hz le filtre passe-bas a peu d'effet.)

Aide Si votre �cran d'oscilloscope figure d'une autre fa�on, v�rifiez les valeurs des composants et les r�glages du g�n�rateur de fonctions et de l'oscilloscope.

Conseil Si vous voulez �viter le mouvement cyclique de la trace, s�lectionnez �Pause apr�s chaque �cran� dans l'onglet Instruments de la bo�te de dialogue Analyse / Options d'analyse.

Options � d�couvrir
Pour s�parer les formes d'onde afin de mieux les voir, modifiez Y POS sur l'une des voies. Cela d�cale la forme d'onde vers le haut ou vers le bas sur l'axe y. Pour d�caler le point de d�part des formes d'onde le long de l'axe x, modifiez la valeur X POS.

Etape 4. Effectuez d'autres modifications

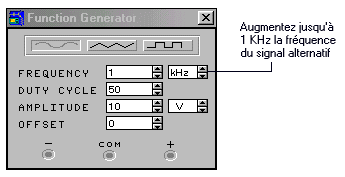

> Augmentez maintenant jusqu'� 1 kHz la fr�quence du signal alternatif du g�n�rateur de fonctions, et ralentissez � 0,20 ms/div. la base de temps de l'oscilloscope (Pour distinguer les formes d'onde aux fr�quences plus �lev�es, il faut ralentir ou amplifier la base de temps.)
