Guide d'Electronics WorkBench Page 37
Etape 2. R�glez les commandes
1. Ouvrir le g�n�rateur de fonctions. S'il recouvre l'oscilloscope, amenez-le dans

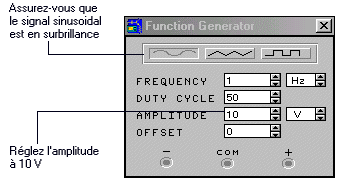

une nouvelle position.
2. R�glez l'amplitude � 10V.
3. Mettez l'oscilloscope en couplage alternatif en cliquant sur c.a. pour les deux voies.
> Activez le circuit.
Etape 3. Observez le signal de sortie du circuit

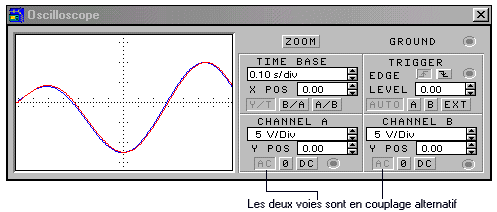

Les formes d'onde que vous observez doivent figurer comme suit :
