Guide d'Electronics WorkBench Page 36

Etape 1. Raccordez l� g�n�rateur de fonctions I
Pour essayer le g�n�rateur de fonctions retirez la pile et remplacez-la par un g�n�rateur de fonctions, de fa�on � ce que le circuit soit aliment� par une tension alternative. Avec une source de tension alternative, le circuit devient un filtre passe- bas qui permet le passage des signaux alternatifs basse fr�quence et arr�te ou �att�nue� les signaux haute fr�quence.

1. Supprimez la pile (Cette op�ration supprime la pile de la fen�tre du circuit seulement, pas de la barre d'outils Sources).
2. Supprimez le fil reliant A et C.
3. Faites glisser le g�n�rateur de fonctions de la barre d'outils Instruments vers la fen�tre du circuit.

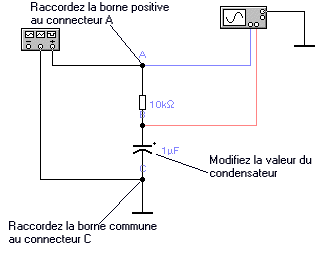

> Raccordez de la fa�on indiqu�e le g�n�rateur de fonctions dans le circuit,et faites passer la valeur du condensateur 20 �F � 1�F .
1. Raccordez la borne positive au connecteur A.
2. Raccordez la borne commune au connecteur C.
3. Cliquez deux fois sur le condensateur, choisissez l'onglet Valeur et tapez la nouvelle valeur.
