Guide d'Electronics WorkBench Page 35

Etape 6. R�glez de nouveau les commandes

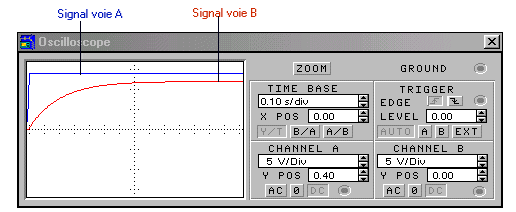

> S�parez les signaux en mettant � 0,40 la valeur de Y POS.
Le signal de la voie A va maintenant �tre trac� plus haut sur l'axe y, ce qui permet de mieux le voir.

> Remettre la valeur de Y POS � 0,00.

Essayez le g�n�rateur de fonctions
Le g�n�rateur de fonctions �labore des signaux sinuso�daux, triangulaires ou carr�s. Il repr�sente un moyen pratique et r�aliste d'alimenter un circuit. Vous pouvez facilement modifier la fr�quence, l'amplitude, le rapport cyclique et le d�calage continu d'un signal, L'ic�ne du g�n�rateur de fonctions figure comme suit :
