Guide d'Electronics WorkBench Page 51

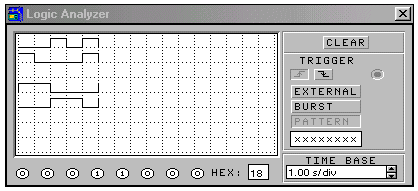

Aide Si les signaux que vous obtenez ne sont pas semblables v�rifiez les s�quences de mots du g�n�rateur; les r�glages du g�n�rateur de mots et de l'analyseur logique, et le c�blage du circuit .
Etape 2. Modifiez les couleurs des fils
Si vous avez un affichage couleur essayez de donner, une couleur diff�rente � chaque fil allant sur une borne de l'analyseur logique. Lorsque le circuit sera de nouveau activ�, chaque signal sera de la m�me couleur que son fil, ce qui vous permet de relier facilement l'entr�e ou la sortie avec la forme d'onde correspondante.
>Cliquez deux fois sur un fil. Sur l'onglet Affichage qui appara�t, cliquez le bouton Couleur, et choisissez la couleur voulue.
> Enregistrez votre travail.
