Guide d'Electronics WorkBench Page 50

1. Raccordez l'analyseur logique au circuit

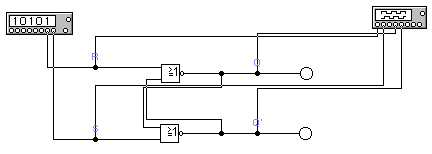

> Raccordez un analyseur logique au circuit bascule de la fa�on indiqu�e ci-dessous, en connectant la premi�re borne au connecteur R, la deuxi�me � S, la troisi�me � Q et la quatri�me � Q'.



> Effectuez les r�glages de l'instrument et activez le circuit.
1. R�glez la fr�quence du g�n�rateur de mots � 1 Hz.
2. R�glez la base de temps de l'analyseur logique � 1,00 s/div.
3. Assurez-vous que l'adresse actuelle du g�n�rateur de mots indique 0000.
4. Cliquez sur le bouton Cycle du g�n�rateur de mots.
Vous devriez obtenir des signaux d'entr�e et de sortie semblables � ceux figurant ci-dessous. (Le signal commence par le mot actuel tel que l'indique le g�n�rateur de mots.)
