Guide d'Electronics WorkBench Page 55

1. Choisissez Fichier / Nouveau .(Enregistrez l'autre, si vous ne l'avez pas d�j� fait.)
2. Faites glisser le convertisseur logique vers la fenetre du circuit et ouvrez-le.

Cr�ez maintenant une table de v�rit� .

1. cliquez sur les entr�es voulues de A � H. dans haut du convertisseur logique. Dans le cas pr�sent, cliquez sur les entr�es A, B et C.

Les entr�es sont pr�r�gl�es sous la forme d'une table de v�rit� standard. Les valeurs de la colonne de sortie sont initialement � 0.

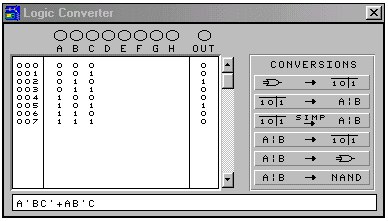

2. Cliquez sur les valeurs de sortie � modifier et tapez 1. dans le cas pr�sent, tapez la s�quence indiqu�e ci-dessous

> Pour convertir la table de v�rit� en l'expression bool�enne la plus simple possible (A'BC' +AB'C), cliquez sur le boutonSimplifier.

> Pour cr�er un circuit, cliquer sur le bouton Bool�en vers circuit.
> Fermez le convertisseur logique.

Le circuit correspondant appara�t s�lectionn� dans, la fen�tre du circuit.
