Guide d'Electronics WorkBench Page 53

Etape 2. Raccordez un convertisseur logique au circuit
> Pour utiliser un convertisseur logique afin de g�n�rer une table de v�rit� du circuit que vous venez de cr�er, raccordez de la fa�on indiqu�e le convertisseur logique aux entr�es et sorties du circuit.

Etape 3. Etablissez une table de v�rit� � partir du circuit
> Ouvrez le convertisseur logique
1. Cliquez sur le bouton Circuit vers table de v�rit�.

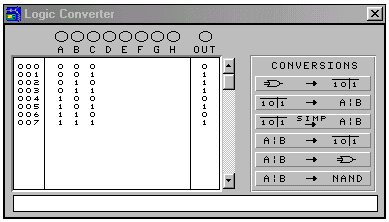

Le convertisseur logique calcule et affiche la table de v�rit� du circuit.
