Guide d'Electronics WorkBench Page 46

Etape 1. Raccordez le g�n�rateur de mots au circuit
> D'abord, faites glisser le g�n�rateur de mots vers le circuit.

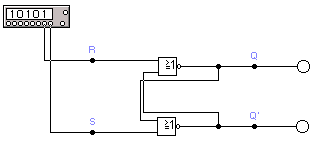

> Connectez les bornes du g�n�rateur de mots de la fa�on indiqu�e ci dessous.

1. S�lectionnez la borne la plus � droite de l'ic�ne, et tirez un fil vers le connecteur S.
2. Connectez la borne suivante � R.
Etape 2. Entrez des mots dans le g�n�rateur de mots
> Ouvrez les commandes du g�n�rateur de mots en cliquant deux fois sur son ic�ne.
Au niveau des commandes du g�n�rateur de mots, vous remarquez un certain nombre de boutons, un champ hexa, un champ binaire et un champ ASCII. Vous pouvez utiliser n'importe lequel des champs pour entrer des mots dans le g�n�rateur.
Dans l'exercice suivant, vous allez utiliser le champ binaire pour entrer des mots de 16 bits. Etant donn� que le circuit bascule RS que vous r�alisez poss�de deux entr�es, il vous suffit de cr�er une s�quence de bits dans les cinq premi�res lignes du g�n�rateur de mots. .
> Tapez les valeurs d'entr�es S et R et les valeurs correspondantes pr�vues pour les sorties Q et Q'. de la fa�on indiqu�e dans le tableau suivant.
