Etape 3. R�glez les options d'analyse

Lorsque l'on applique pour la premi�re fois un signal � un vrai circuit, il se produit une r�ponse transitoire de courte dur�e avant que ne s'�tablisse la r�ponse normale en r�gime permanent. Pour voir la courbe de charge du circuit de charge RC, vous devez modifier les options d'analyse de l'oscilloscope.

> R�glez les options d'analyse de l'oscilloscope.
1. Choisissez Analyse/Options d'analyse.
2. Choisissez l'onglet Instruments.
3. S�lectionnez �Pause apr�s chaque �cran�.
4. S�lectionnez �D�fini par l'utilisateur�.

Pour plus de renseignements sur les options de cet onglet, se reporter au Technical Reference (Manuel de r�f�rence) d'Electronics Workbench.

Etape 4. Observez le signal de sortie
> Activez le circuit.

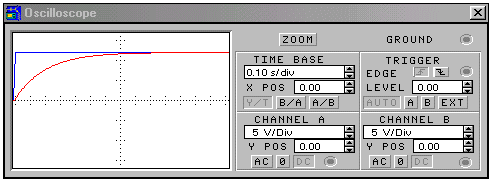

Au bout de quelques secondes, vous devriez voir une courbe de charge figurant de la fa�on suivante.

Aide Si vous n'obtenez pas la courbe de charge figurant ci-dessus, v�rifiez les r�glages de l'oscilloscope, et assurez-vous que vous l'avez correctement raccord�.
Note Pour continuer la simulation, choisissez Analyse/Reprendre, ou cliquez sur le bouton Reprendre situ� sous l'interrupteur d'alimentation.
